Xflex

Xflex

我们的模块化和柔性的加工中心解决方案，适用于各种零件和工序。

Introduction

Xflex系列的开发利用了大量的专有技术，这些技术来自钢、铸铁和铝制零件的高生产率系统。

Xflex系列经历了意义深远的变化，它的最初概念是一台曲轴深孔钻床，而现在它是一台柔性的加工中心，用于各种零件和工序。通过模块化，这些加工中心系列保证了在高产量环境下的最大稳定性和灵活性。

始终只有一个目标：为我们的客户提供针对他们的特定零件和工序进行了优化的机床。

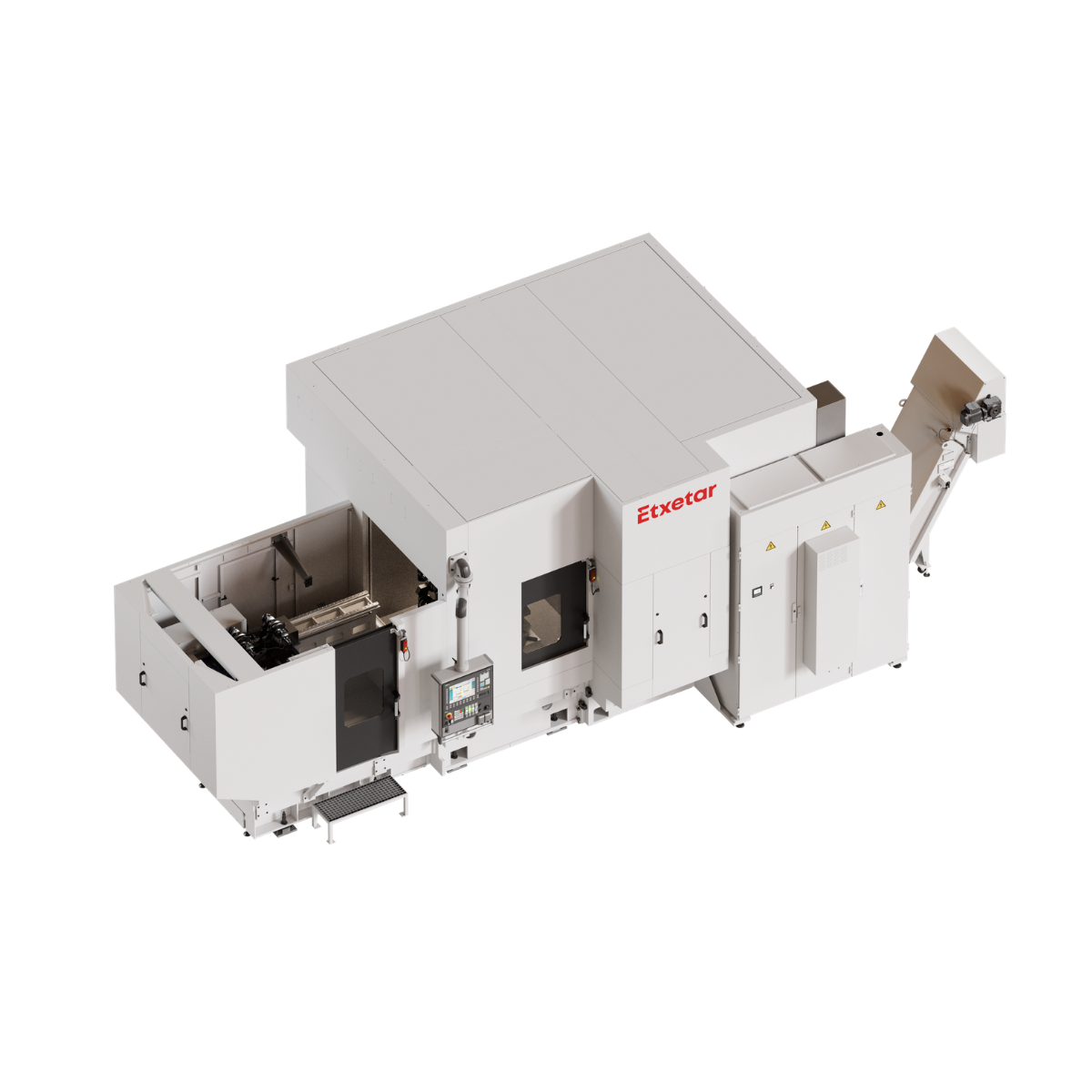

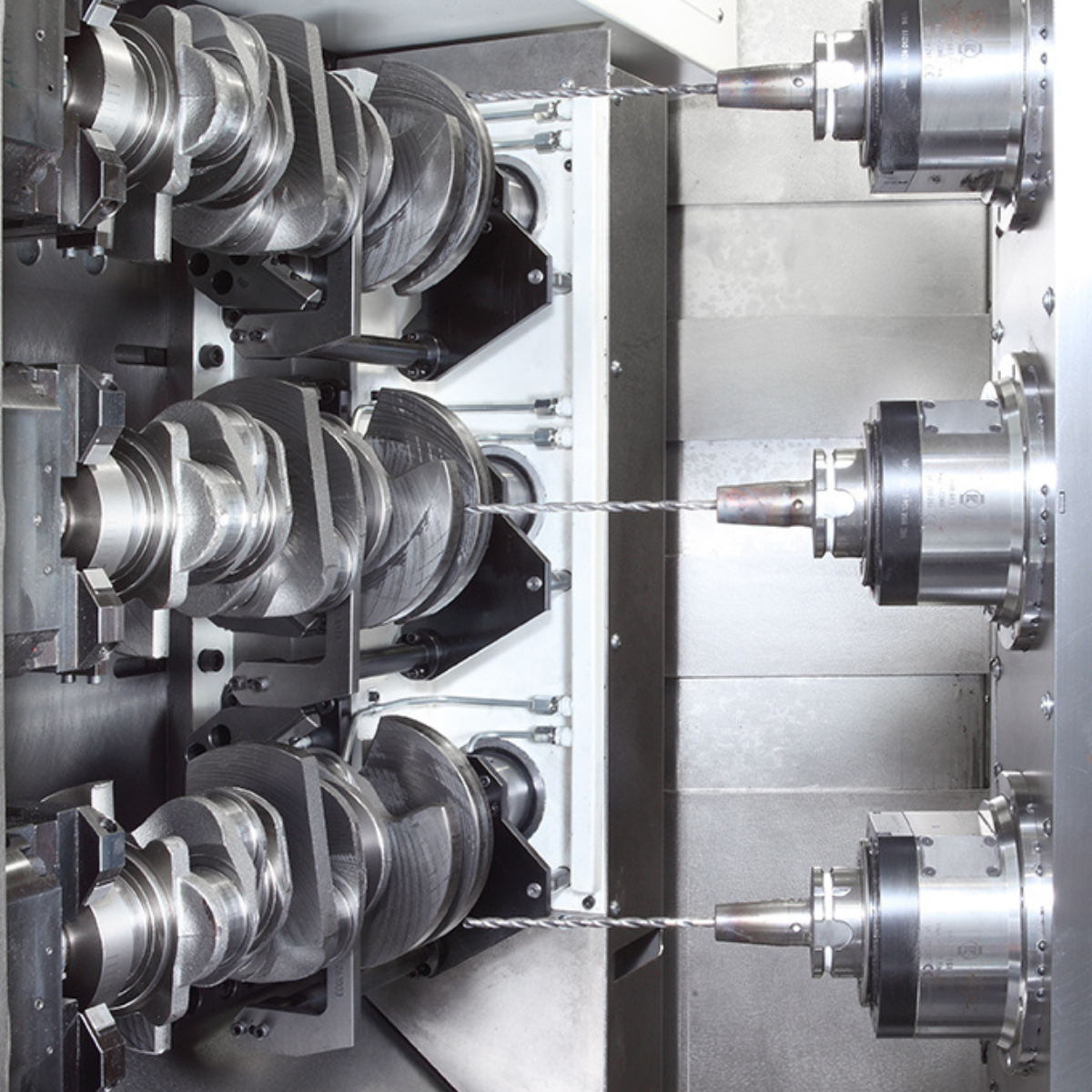

  • 对不同生产场景的高度适应性，这得益于一个模块化平台，该平台允许每个加工单元有多个主轴，并且最多可以有两个对置的加工单元。独立主轴Z轴可用于双主轴配置。
  • 多面基座式夹具。通过将每种基座设计专用于一个零件类型或系列，您可以确保快速、完美的切换。基座还允许我们将上下料与加工操作重叠，从而减少了您的工作任务所需的机床总数。
  • 兼容干式、MQL或高压冷却液加工。
  • 侧重于帮助切屑排除的设计。
  • 刀具更换和维护活动的设计符合人体工程学。
  • 适合龙门机械手、机器人或手动上料的配置。

  • 4或5轴加工中心。所有线性轴均配有光栅尺。
  • 刀具接口：HSK-63、HSK-80或HSK-100。其他接口按需提供。
  • 电主轴或传统主轴。
  • 链式自动换刀装置，容纳24或36个刀具。刀具容量可以根据要求进行升级。
  • 多个刀具破损检测系统（激光、机械检查、刀具监测等）。
  • 主轴和刀库之间的换刀位置中的刀具在位控制。
  • 专用于MQL加工的切屑无障碍脱落设计。
  • 全密封不锈钢前防护罩，无水平表面。
  • 蜂窝床身设计，以便切屑直接掉落到传送带上。

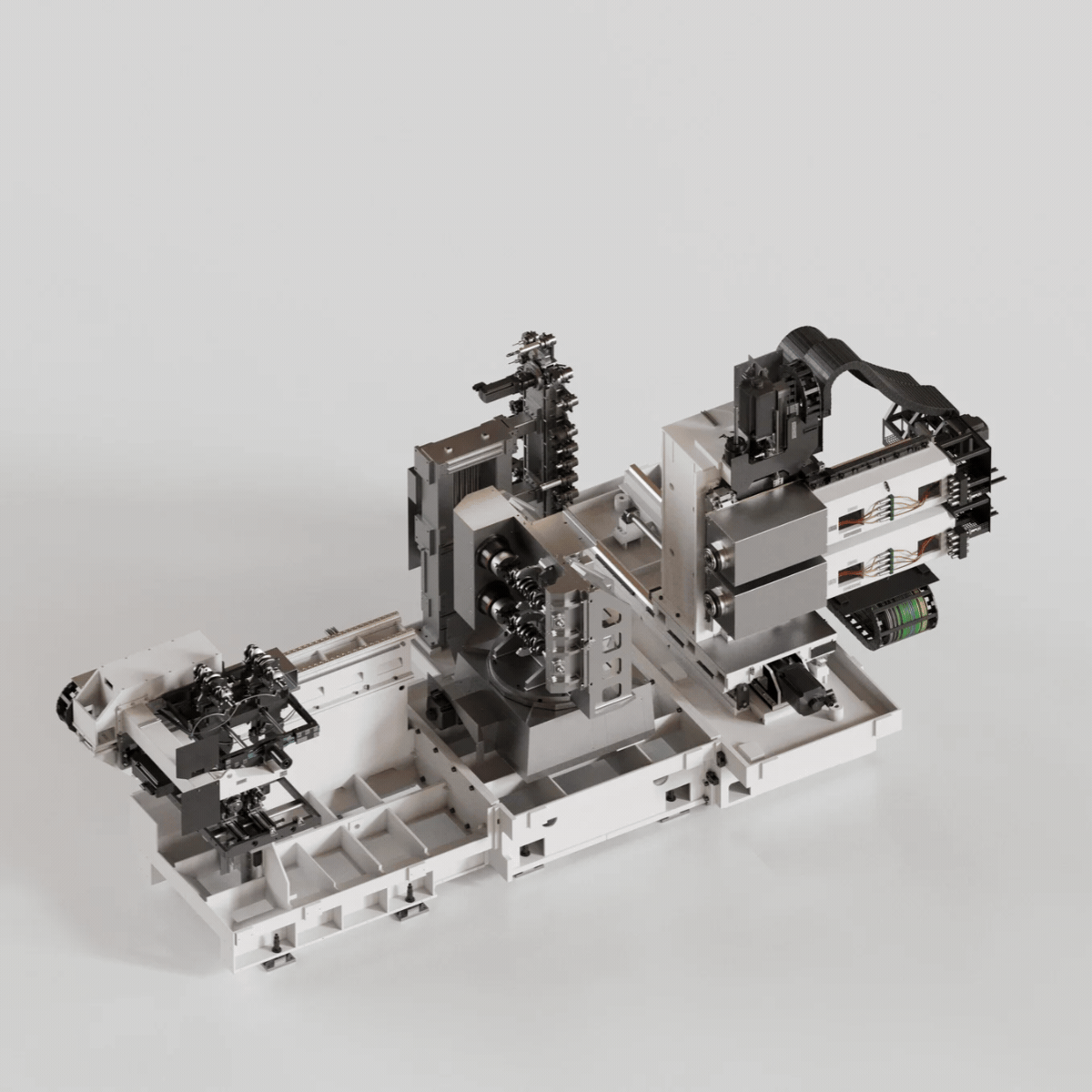

Machine architecture

Xflex

夹具选项

  • 夹具每个侧面有1、2、3或4个工件。
  • 受到工件回转直径和加工工序公差的限制。
  • 夹具有1、2或4个侧面，以提高柔性或生产率。
  • 受到工件尺寸的限制。
  • 轴：A / B / A+B。可以选项配置在不同夹具元件中进行数控移动。
  • 可以选项配置零点定位料车夹具。

加工单元

  • 3轴单元（X/Y/Z）。1、2、3或4根主轴。
  • 受到工件回转直径和加工工序公差的限制。
  • 1或2个单元，取决于产量要求。

上料/下料选项

  • 龙门机械手上料，通过集成在机床设计中的上下料装置上料。
  • 机器人上料/手动上料。
  • 直接放入夹具或通过集成在机床设计中的上下料装置上料。
1
2
3

  1. 1 夹具选项

    • 夹具每个侧面有1、2、3或4个工件。
    • 受到工件回转直径和加工工序公差的限制。
    • 夹具有1、2或4个侧面，以提高柔性或生产率。
    • 受到工件尺寸的限制。
    • 轴：A / B / A+B。可以选项配置在不同夹具元件中进行数控移动。
    • 可以选项配置零点定位料车夹具。

  2. 2 加工单元

    • 3轴单元（X/Y/Z）。1、2、3或4根主轴。
    • 受到工件回转直径和加工工序公差的限制。
    • 1或2个单元，取决于产量要求。

  3. 3 上料/下料选项

    • 龙门机械手上料，通过集成在机床设计中的上下料装置上料。
    • 机器人上料/手动上料。
    • 直接放入夹具或通过集成在机床设计中的上下料装置上料。

Gallery

X-flex 6

X-flex 3

X-flex 4

X-flex 5
